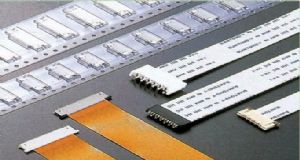

JST FFC/FPC 用连接器
FVXS CONNECTOR(0.2mm间距)
该产品是专为要求低背、省空间的小型移动设备而开发的0.2mm间距FPC用连接器。
将FPC两端的肩部卡入到弧形插座中,通过推顶进行FPC定位。
采用通过插座与加强肋条来承受因拉拽FPC而产生的张力的结构。
FGEM CONNECTOR(0.25mm间距)
业界首创的中间轻按锁定型0.25mm间距FPC用连接器。内部构造继承了传统的背部轻按锁定型,采用上下双接点规格和轻按锁定型省空间的有点,只需将制动器向前侧倒下,即可变成中间轻按锁定型构造。
同时,通过将端子倾斜,进一步提高了FPC的插入作业性,可在端子附件配置部件,实现高密度封装。
FXV CONNECTOR(0.3mm间距)
该产品符合低背、省空间的时常需求,是间距为0.3mm的凸缘式FPC连接器。
通过采用凸缘式FPC连接器,简化了插入作业,可防止FPC未接插、错误接插等作业不良。
FHH CONNECTOR(0.5mm间距)
该产品是高度为2.0mm、上下两接点通用型FPC连接用连接器。采用翻盖结构,同一连接器可上下分别使用。另外,通过采用凸缘式FPC,可防止FPC未接插、错误接插,提高了FPC保持力。
FLZ CONNECTOR(0.5mm间距)
该产品为封装高度为2.0mm、间距为0.5mm的紧凑设计。采用可有效提高耐磨耗性和插拔寿命的ZIF方式,具有有正向和反向2种连接类型,使封装设计简单方便。
FLZX CONNECTOR(0.5mm间距)
该产品的封装高度为2.0mm,对应标准厚度为0.3mm的FFC、FPC。采用可有效提高耐磨耗性和插拔寿命的ZIF方式,即使是多极,也能通过旋转式外罩获得良好的作业性,是间距为0.5mm的FFC/FPC连接用连接器。
FMZ CONNECTOR(1.0mm间距)
FMZ连接器是对应引脚间距为1.0mm的FFC连接的ZIF型电路板用连接器。以低插入力组装FFC之后,可通过滑块操作进行可靠的锁定。采用ZIF型,实现了厚度为4.2mm的高密度化。
FE CONNECTOR(1.25mm间距)
FE连接器使用FFC连接更简单、更可靠。厚度为4.8mm,高度为7.5mm,实现了低插入力与高接触压力。具有平滑的插入作业性,可发挥可靠的接触性能。进一步扩大了电脑、VTR、车载立体声系统等设备小型轻量化及设备内配线的可能性。
