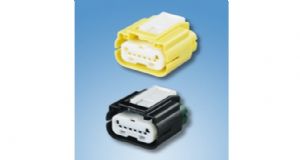

SUMITOMO US防水系列

概述

US非防水系列达到了SAE/USCAR-2标准。
按照端子尺寸划分为0.64mm,1.5mm·2.8mm·6.3mm型,从信号回路到电源回路,能广泛应用。
● 具有当端子在半插入状态时,TPA无法组装到位的构造。
● TPA预先安装在接插件护套上,无论多少极数都能够通过简单的统一操作进行安装,可提高工作效率。


品种:阴阳连接器线对线 (5)
序号图片产品号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16189-69016189-69011.5mm(060)F4PBT黑色初期 10mΩ 最大20MΩ 最小6188-0793
26188-07936188-07931.5mm(060)M4PBT黑色初期 10mΩ 最大20MΩ 最小6189-6901
36189-68626189-68629.5mm(375)F1PBT黑色初期1.5mΩ 最大20MΩ 最小6188-4702
46188-47026188-47029.5mm(375)M1PBT黑色初期1.5mΩ 最大20MΩ 最小6189-6862
品种:阴阳连接器线对线-混合 (1)
序号图片产品号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16189-69026189-69021.5/2.8mm(060/110)F16 12(1.5mm) + 4(2.8mm)PBT黑色初期 10mΩ 最大20MΩ 最小6188-0798
26188-07986188-07981.5/2.8mm(060/110)M16 12(1.5mm) + 4(2.8mm)PBT黑色初期 10mΩ 最大20MΩ 最小6189-6902
品种:端子 AV线用 (10)
序号图片产品号码端子尺寸F/M大小适用电线尺寸板厚端子厚度电线完成外径(mm)材质表面处理接触电阻漏电流绝缘阻力对应F/M
Terminal Tab SizeSizeApplicable Cable SizeMaterialSurface treatmentContact ResistanceLeak CurrentInsulation Resistance
18240-04368240-04362.8mm(110)FL3.0-4.0mm² AWG120.83.3耐热铜合金镀银初期 5mΩ 最大100MΩ 最小
28240-04358240-04352.8mm(110)FM1.5-2.5mm² AWG16-140.82.4-2.7耐热铜合金镀银初期 5mΩ 最大100MΩ 最小
38240-04348240-04342.8mm(110)FS0.5-1.0mm² AWG20-180.81.9-2.2耐热铜合金镀银初期 5mΩ 最大100MΩ 最小
48240-04338240-04332.8mm(110)FL3.0-4.0mm² AWG120.83.3耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
58240-04328240-04322.8mm(110)FM1.5-2.5mm² AWG16-140.82.4-2.7耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
68240-04318240-04312.8mm(110)FL3.0-4.0mm² AWG120.83.3耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
78240-04308240-04302.8mm(110)FM1.5-2.5mm² AWG16-140.82.4-2.7耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
88240-04298240-04292.8mm(110)FM1.5-2.5mm² AWG16-140.82.4-2.7耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
98240-04288240-04282.8mm(110)FS0.5-1.0mm² AWG20-180.81.9-2.2耐热铜合金镀锡初期 5mΩ 最大100MΩ 最小
108100-43818100-43811.5mm(060)FM0.8-1.0mm² AWG18-160.642.2-2.4耐热铜合金镀锡初期 10mΩ 最大20MΩ 最小8100-4373
118100-43758100-43751.5mm(060)FS0.35-0.5mm² AWG22-200.641.7-1.9耐热铜合金镀锡初期 10mΩ 最大20MΩ 最小8100-4366
128100-43738100-43731.5mm(060)MM0.8-1.0mm² AWG18-160.642.2-2.4黄铜镀锡初期 10mΩ 最大20MΩ 最小8100-4381
138100-43668100-43661.5mm(060)MS0.35-0.5mm² AWG22-200.641.7-1.9黄铜镀锡初期 10mΩ 最大20MΩ 最小8100-4375
148100-43798100-43791.5mm(060)FS0.35-0.5mm² AWG22-200.81.7-1.9耐热铜合金镀锡初期 10mΩ 最大20MΩ 最小
158100-43778100-43771.5mm(060)FM0.8-1.0mm² AWG18-160.82.2-2.4耐热铜合金镀锡初期 10mΩ 最大20MΩ 最小
168100-01348100-01349.5mm(375)F5-8mm² AWG10-81.210.3-11.5耐热铜合金镀锡初期1.5mΩ 最大20MΩ 最小
178100-32228100-32229.5mm(375)F15-21mm² AWG6-51.210.3-11.5耐热铜合金镀锡初期1.5mΩ 最大20MΩ 最小8100-3748
188100-37488100-37489.5mm(375)MM15-20mm² AWG6-41.210.3-11.5耐热铜合金镀锡初期1.5mΩ 最大20MΩ 最小8100-3222
198100-36198100-36190.64mm(025)FS0.22-0.35mm² AWG24-220.641.5-1.7耐热铜合金镀锡初期 20mΩ 最大20MΩ 最小
208100-36188100-36180.64mm(025)FL0.5-0.8mm² AWG20-180.641.9-2.2耐热铜合金镀锡初期 20mΩ 最大20MΩ 最小
218100-34278100-34270.64mm(025)FL0.5-0.8mm² AWG20-180.641.9-2.2耐热铜合金镀金初期 20mΩ 最大20MΩ 最小
228100-34268100-34260.64mm(025)FS0.22-0.35mm² AWG24-220.641.5-1.7耐热铜合金镀金初期 20mΩ 最大20MΩ 最小
品种:电线密封 (11)
序号图片产品号码端子尺寸F/M大小适用电线尺寸电线完成外径(mm)材质色泽
Terminal Tab SizeSizeApplicable Cable SizeMaterialColor
17165-11957165-11951.5mm(060)M/F共有M2.2-2.4硅酮天蓝色
27165-11947165-11941.5mm(060)M/F共有S1.7-1.9硅酮印度红色
37165-13467165-13469.5mm(375)M/F共有S5.5-5.8硅酮黄色
47165-07827165-07829.5mm(375)M/F共有M7.5-8.0硅酮印度红色
56185-46206185-46209.5mm(375)M/F共有L8.7-9.0硅酮灰色
品种:连接器附属品 锁片 (-1)
序号图片产品号码端子尺寸非防水/防水F/M大小适用电线尺寸适合穴尺寸(mm)板厚端子厚度电线完成外径(mm)极数材质表面处理色泽适合板厚适用同轴线接触电阻VSWR漏电流使用温度对应F/M绝缘阻力密封性
Terminal Tab SizeSizeApplicable Cable SizeNo. of Way VariationMaterialSurface treatmentColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16185-46306185-46301.5mm(060)防水FPBT灰色
品种:阴阳连接器 模块用接插件 (13)
序号图片产品号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16189-72926189-72922.8mm(110)F4PBT黑色初期 5mΩ 最大100MΩ 最小
26189-73756189-73752.8mm(110)F3PBT黑色初期 5mΩ 最大100MΩ 最小
36189-72916189-72912.8mm(110)F3PBT黑色初期 5mΩ 最大100MΩ 最小
46189-73746189-73742.8mm(110)F2PBT黑色初期 5mΩ 最大100MΩ 最小
56189-73736189-73732.8mm(110)F2PBT黑色初期 5mΩ 最大100MΩ 最小
66189-72906189-72902.8mm(110)F2PBT黑色初期 5mΩ 最大100MΩ 最小
76189-68976189-68971.5mm(060)F4PBT黑色初期 10mΩ 最大20MΩ 最小
86189-71716189-71711.5mm(060)F2PBT黑色初期 10mΩ 最大20MΩ 最小
96189-71996189-71990.64mm(025)F5PBT黑色初期 20mΩ 最大20MΩ 最小
106189-70016189-70010.64mm(025)F5PBT黄色初期 20mΩ 最大20MΩ 最小
116189-69366189-69360.64mm(025)F5PBT黄色初期 20mΩ 最大20MΩ 最小
126189-70116189-70110.64mm(025)F4PBT黑色初期 20mΩ 最大20MΩ 最小
136189-10196189-10190.64mm(025)F4PBT黄色初期 20mΩ 最大20MΩ 最小
146189-10246189-10240.64mm(025)F3PBT黄色初期 20mΩ 最大20MΩ 最小
