SUMITOMO SUMITUBE®A
概述
一般用热缩管
■ 耐油性, 耐化学品性卓越
■ 通透的色彩
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电线的颜色识别, 捆绑
■ 电阻、电容等的绝缘, 保护
■ 各种管子类的防腐蚀, 防电解腐蚀
●基本式样
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |

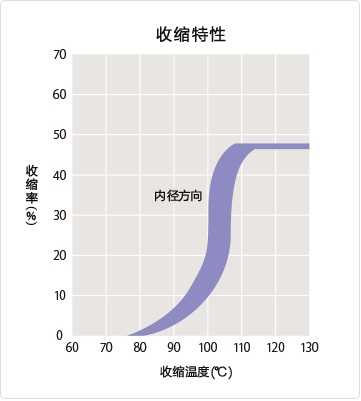

| 收缩温度 | 115℃以上 |
| 收缩率 | 大约40％ |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-0180） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 | 10.4MPa以上 | 19.2MPa |
| 伸展率 | 200％以上 | 440% | |
| 比重 | ― | 0.92 | |
| 硬度（萧氏硬度D） | ― | 42 | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1016Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.10％以下 | 0.09% |
| 燃烧性 | 可燃 | ― | |
| *非保证值 | |||
●尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | |||
| 内径 | 壁厚（参考值） | 内径（最大值） | 壁厚 | 切割品 | 卷轴 | |
| 1.5×0.2 | 2.10±0.30 | 0.2 | 0.8 | 0.40±0.10 | 1 | 200 |
| 2×0.2 | 2.60±0.30 | 0.2 | 1.3 | 0.40±0.10 | 1 | 200 |
| 2.5×0.2 | 3.10±0.30 | 0.2 | 1.5 | 0.40±0.10 | 1 | 200 |
| 3×0.2 | 3.60±0.30 | 0.2 | 1.8 | 0.40±0.10 | 1 | 200 |
| 3.5×0.2 | 4.10±0.30 | 0.2 | 2 | 0.40±0.10 | 1 | 100 |
| 4×0.2 | 4.60±0.30 | 0.2 | 2.3 | 0.40±0.10 | 1 | 100 |
| 5×0.2 | 5.60±0.30 | 0.2 | 2.9 | 0.40±0.10 | 1 | 100 |
| 6×0.25 | 6.5±0.3 | 0.25 | 3.5 | 0.50±0.10 | 1 | 100 |
| 7×0.25 | 7.5±0.3 | 0.25 | 4.2 | 0.50±0.10 | 1 | 50 |
| 8×0.25 | 8.5±0.3 | 0.25 | 4.7 | 0.50±0.10 | 1 | 50 |
| 9×0.25 | 9.5±0.3 | 0.25 | 5.4 | 0.50±0.10 | 1 | 50 |
| 10×0.25 | 10.5±0.4 | 0.25 | 6 | 0.50±0.10 | 1 | 50 |
| 11×0.25 | 11.5±0.4 | 0.25 | 7 | 0.50±0.10 | 1 | 50 |
| 12×0.3 | 12.4±0.4 | 0.3 | 7.6 | 0.60±0.10 | 1 | 50 |
| 13×0.3 | 13.4±0.4 | 0.3 | 8 | 0.60±0.10 | 1 | 50 |
| 14×0.3 | 14.4±0.4 | 0.3 | 9 | 0.60±0.10 | 1 | 50 |
| 15×0.3 | 15.4±0.4 | 0.3 | 10 | 0.60±0.10 | 1 | 50 |
| 16×0.3 | 16.4±0.4 | 0.3 | 10.5 | 0.60±0.10 | 1 | 50 |
| 18×0.3 | 18.4±0.4 | 0.3 | 11.5 | 0.60±0.10 | 1 | 50 |
| 20×0.3 | 20.4±0.4 | 0.3 | 13 | 0.60±0.10 | 1 | 50 |
| 22×0.3 | 22.4±0.4 | 0.3 | 14 | 0.60±0.10 | 1 | 50 |
| 25×0.3 | 25.5±0.5 | 0.3 | 15 | 0.60±0.10 | 1 | 50 |
