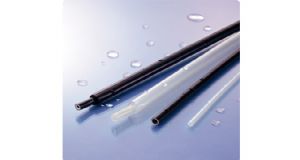

SUMITOMO SUMITUBE®W
概述
附有热熔融性套管的双层热缩管
■ 将内层插入外层的双层结构
■ 在高低差较大的被覆物体的填充方面效果显著
用途
■ 电线终端, 电线连接部位, 连接端子的绝缘, 保护, 增强
■ 各种管子类的防腐蚀, 防电解腐蚀
●基本式样
●耐油性、耐化学品性（常温）
●特性
| 产品分类 | 热缩套管 |
| 材质 | 外层套管：电子线架桥软质交联聚烯烃树脂 |
| 内层套管：热熔融性交联聚烯烃树脂 | |
| 阻燃性 | 非阻燃 |

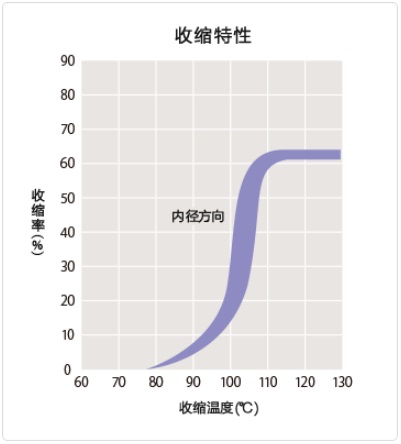

| 收缩温度 | 115℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-1080） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑（灰）, 透明（透明） |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ○ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 | 10.4MPa以上 | 13.8MPa |
| 伸展率 | 200％以上 | 475% | |
| 比重 | ― | 0.94 | |
| 硬度（萧氏硬度D） | ― | 42 | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.7×1016Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.30％以下 | 0.06% |
| 燃烧性 | 可燃 | ― | |
| ＊仅代表外层且非保证值 | |||
●尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（d） | 壁厚（参考值）（t） | 内径（最大值）（d'） | 壁厚（参考值）（t'） | ||
| 1.5 | 1.70±0.20 | 0.5 | 完全充実 | 1.1 | 0.3 |
| 2.5 | 2.70±0.20 | 0.5 | 完全充実 | 1.4 | 0.3 |
| 3.5 | 3.50±0.30 | 0.55 | 完全充実 | 1.6 | 0.3 |
| 4.5 | 4.60±0.30 | 0.6 | 完全充実 | 2 | 0.3 |
| 5.5 | 5.50±0.40 | 0.65 | 完全充実 | 2.2 | 0.3 |
| 7 | 7.3±0.5 | 0.65 | 2.8 | 1.5 | 0.3 |
| 8 | 8.2±0.5 | 0.75 | 2.8 | 1.8 | 0.3 |
| 9 | 9.0±0.5 | 0.75 | 2.8 | 1.9 | 0.3 |
| 10 | 10.0±0.5 | 0.75 | 3.5 | 1.9 | 0.3 |
| 11 | 11.0±0.5 | 0.8 | 4 | 2 | 0.3 |
| 14 | 14.0±0.6 | 0.8 | 5.5 | 2.1 | 0.3 |
