SUMITOMO SUMITUBE®O2C
概述

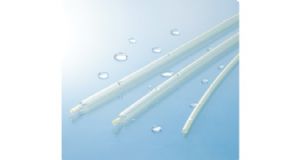

对直线形状（管子等）被覆物体有固定作用及防水性优的带胶热缩管
■ 对金属, 聚乙烯, PVC有粘接性, 可以进行防水加工
■ 在管状被覆物体的固定, 防水加工方面效果显著
■ 柔软
■ 胶水的厚度比SUMITUBE W3C薄
■ 含透明产品
用途
■ 各种管子类的防水, 防腐蚀
■ 电子零部件的防水
■ 电线连接部位的绝缘保护
注）请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
●耐油性、耐化学品性（常温）
●特性
| 产品分类 | 热缩套管 |
| 材质 | 外层：电子线架桥软质交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 非阻燃 |

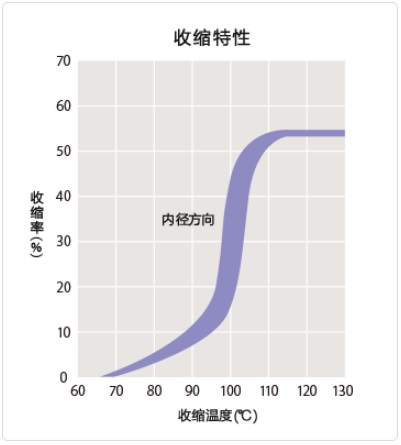

| 收缩温度 | 115℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-8592） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ○ | ○ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 （老化前） | 10.4MPa以上 | 16.0MPa |
| 抗拉强度＊2 （老化后） | 136℃×7日, 7.3MPa以上 | 14.2MPa | |
| 伸展率 （老化前） | 200％以上 | 562% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 500% | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 121℃×16小时, 无腐蚀 | 合格 |
| 燃烧性 | 可燃 | ― | |
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
| 公制尺寸 | ||||||
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 单位长度（最小值）（m） | |||
| 内径（最小值） | 壁厚＊1（参考值） | 内径（最大值） | 壁厚＊1（参考值） | 内层壁厚（参考值） | ||
| 2×0.3 | 2 | 0.3 | 1 | 0.6 | 0.2 | 1 |
| 3×0.3 | 3 | 0.3 | 1.5 | 0.6 | 0.2 | 1 |
| 4×0.3 | 4 | 0.3 | 2 | 0.6 | 0.2 | 1 |
| 5×0.3 | 5 | 0.3 | 2.5 | 0.6 | 0.2 | 1 |
| 6×0.35 | 6 | 0.35 | 3 | 0.7 | 0.2 | 1 |
| 7×0.35 | 7 | 0.35 | 3.5 | 0.7 | 0.2 | 1 |
| 8×0.35 | 8 | 0.35 | 4 | 0.7 | 0.2 | 1 |
| 9×0.35 | 9 | 0.35 | 4.5 | 0.7 | 0.2 | 1 |
| 10×0.35 | 10 | 0.35 | 5 | 0.7 | 0.2 | 1 |
| 英制尺寸 | ||||||
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 单位长度（最小值）（m） | |||
| 内径（最小值） | 壁厚＊1（参考值） | 内径（最大值） | 壁厚＊1（参考值） | 内层壁厚（参考值） | ||
| 1/8 | 3.2 | 0.4 | 1.6 | 0.7 | 0.2 | 1.22 |
| 3/16 | 4.8 | 0.4 | 2.4 | 0.7 | 0.2 | 1.22 |
| 1/4 | 6.4 | 0.4 | 3.2 | 0.75 | 0.2 | 1.22 |
| 3/8 | 9.5 | 0.4 | 4.8 | 0.75 | 0.2 | 1.22 |
| 1/2 | 12.7 | 0.4 | 6.4 | 0.75 | 0.2 | 1.22 |
| 4/1 | 19.1 | 0.45 | 9.5 | 0.9 | 0.2 | 1.22 |
| 1 | 25.4 | 0.55 | 12.7 | 1.1 | 0.2 | 1.22 |
| ＊含内层壁厚 | ||||||
