SUMITOMO SUMITUBE®B6
概述
SAE-AMS规格品 半硬质热缩管
■ 半硬质套管
■ 卓越的耐摩耗性
用途
■ 属于航空, 宇宙领域等的线束, 要求进行机械保护以及耐化学品性的用途
■ 传感器配线的部分直线性保持, 绝缘, 机械保护用途
■ SAE-AMS规格品
●基本式样
●耐油性、耐化学品性（常温）
●特性
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥半硬质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |

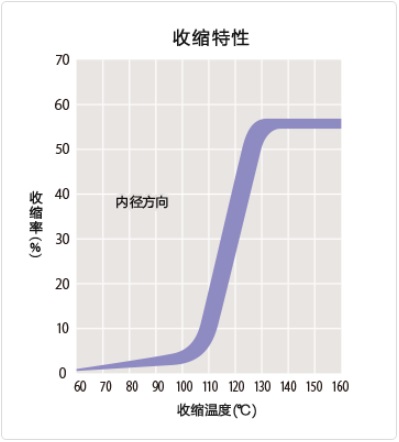

| 收缩温度 | 130℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | 0± 5％ |
| 可连续使用温度 | -55 〜 135℃ |
| 规格 | SAE-AMS-DTL-23053/6 Class1 |
| 标记（例） | ― |
| 可制作的颜色 | 黑 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 13.8MPa以上 | 17.0MPa |
| 伸展率 （老化前） | 200%以上 | 450% | |
| 伸展率 （老化后） | 175℃×7日, 150％以上 | 425% | |
| 割线定性常量 | 172MPa以上 | 250MPa | |
| 低温柔软性 | -55℃×小时, 无裂缝 | 合格 | |
| 热冲击 | 250℃×小时, 无裂缝 | 合格 | |
| 电气特性 | 絶縁耐力 | 19.7kV/mm以上 | 32.2kV/mm |
| 体积电阻率 | 1.0×1014Ω･cm以上 | 1.4×1015Ω･cm | |
| 化学特性 | 吸水率 | 23℃×4小时, 0.50％以下 | 0.10% |
| 比重 | 1.35以下 | 1.25 | |
| 铜腐蚀性 | 150℃×16小时, 无腐蚀 | 合格 | |
| 耐液体性 | 置於规定液体内, 23℃×浸渍24小时后 | ||
| 抗拉强度 | 11.0MPa以上 | 16.7MPa | |
| 绝缘耐力 | 15.8kV/mm以上 | 40.1kV/mm | |
| 燃烧性 | 自熄性(60秒以内熄灭) | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | |
| 1/8 | 3.2 | 0.35 | 1.6 | 0.51±0.07 |
| 3/16 | 4.8 | 0.35 | 2.36 | 0.64±0.07 |
| 1/4 | 6.4 | 0.35 | 3.2 | 0.64±0.07 |
| 3/8 | 9.5 | 0.35 | 4.8 | 0.76±0.07 |
| 1/2 | 12.7 | 0.35 | 6.4 | 0.76±0.07 |
