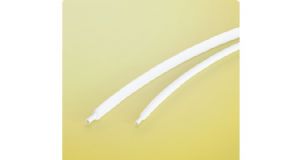

SUMITOMO SUMITUBE®B2（3X）
概述
UL及CSA规格品 高收缩率阻燃热缩管

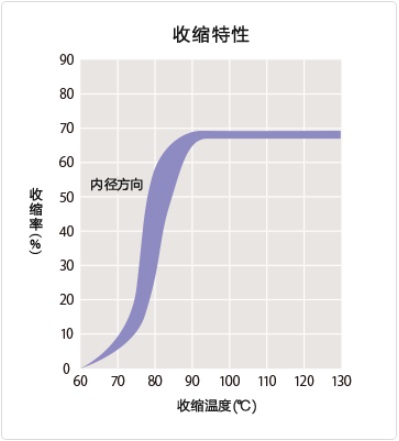

■ 高内径收缩率（内径收缩至1/3）
■ UL224及CSA规格品
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
用途
■ 高低差较大的被覆物的绝缘, 保护, 增强
■ 电线的颜色识别, 捆绑
■ 鲜艳的色彩
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 收缩温度 | 90℃以上 |
| 收缩率 | 66%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 135℃ |
| 规格 | UL224 |
| 认定书No. E48762 | |
| 目录 No .SUMITUBE B2 或者826 | |
| 额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
| CSA C22.2 No. 198.1 | |
| 认定书No. LR33298 | |
| 额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 12.1MPa |
| 抗拉强度 （老化后） | 158℃×7日, 7.3MPa以上 | 12.5MPa | |
| 伸展率 （老化前） | 200％以上 | 440% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 450% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（ 老化前） | AC2.5kV以上 | 24.8kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 5.8×1014Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 | 405% | |
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | ||
| 1.5/0.5 | 1.5 | 0.2 | 0.5 | 0.5 | 305 |
| 3/1 | 3 | 0.25 | 1 | 0.6 | 152.5 |
| 6/2 | 6 | 0.25 | 2 | 0.7 | 61 |
| 9/3 | 9 | 0.3 | 3 | 0.8 | 61 |
| 12/4 | 12 | 0.3 | 4 | 0.85 | 61 |
| 18/6 | 18 | 0.35 | 6 | 1 | 61 |
| 24/8 | 24 | 0.4 | 8 | 1.2 | 61 |
| 40/13 | 40 | 0.4 | 13 | 1.25 | 61 |
