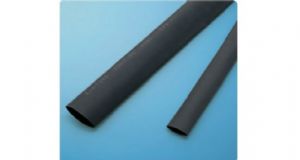

SUMITOMO SUMITUBE®AN25
概述
耐摩耗性优的柔软橡胶类热缩管
■VG及SAE-AMS规格品
■阻燃
■柔软
用途
■航空, 汽车线束的保护
■耐油性、耐化学品性卓越
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质阻燃性交联橡胶树脂 |
| 阻燃性 | 阻燃 |

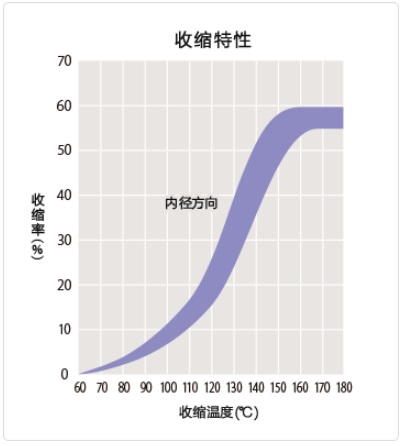

| 收缩温度 | 170℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | 0± 10％ |
| 可连续使用温度 | -75 〜 150℃ |
| 规格 | VG95343-5 Type D SAE-AMS-DTL-23053/16 |
| 标记（例） | ― |
| 可制作的颜色 | 黑 |
| 柔软性 | 高柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 11.7MPa以上 | 19MPa |
| 抗拉强度 （老化后） | 150℃×168小时, 10.3MPa以上 | 13.9MPa | |
| 伸展率 （老化前） | 250％以上 | 400% | |
| 伸展率 （老化后） | 150℃×168小时, 200%以上 | 250% | |
| 热冲击 | 200℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -65℃×4小时, 无裂缝 | 合格 | |
| Tensile stress | 10.4MPa以上 | 26MPa | |
| 电气特性 | 绝缘破坏电压 | 11.9kV/mm以上 | 25.6kV/mm |
| 化学特性 | 燃烧性 | ASTM D2671 Procedure B | 合格 |
| ＊非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | ||
| 1/8 * | 3.2 | 0.35 | 1.6 | 0.75±0.15 | 150 |
| 3/16 * | 4.8 | 0.45 | 2.4 | 0.85±0.20 | 60 |
| 1/4 | 6.4 | 0.45 | 3.2 | 0.90±0.20 | 60 |
| 3/8 | 9.5 | 0.55 | 4.8 | 1.00±0.20 | 60 |
| 1/2 | 12.7 | 0.6 | 6.4 | 1.20±0.30 | 60 |
| 3/4 | 19 | 0.7 | 9.5 | 1.45±0.35 | 30 |
| 1 | 25.4 | 0.9 | 12.7 | 1.80±0.45 | 30 |
| 1-1/2 | 38 | 1.2 | 19 | 2.40±0.50 | 30 |
| 2 | 51 | 1.3 | 25.4 | 2.80±0.50 | 30 |
| ＊不适合SAE-AMS-DTL-23053规格 | |||||
