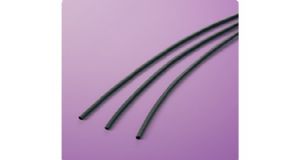

SUMITOMO IRRAX®TUBE F2
概述
应对电气用品安全法的软质耐热套管
■ 电气用品安全法应对品
■ 柔软
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电线的识别, 捆绑
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| 产品分类 | 耐热套管（非收缩） |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | 电气用品安全法 电气用品中使用的零部件, 材料登记制度 |
| 绝缘物类使用温度的上限值确认试验 | |
| 125℃登记（登记No. ：004CC 0176） | |
| 机器内被覆电线的阻燃性试验（-F-）登记 | |
| （登记No.：F-STS3-009～F-STS3-016） | |
| 标记（例） | SUMITOMO IRRAX F2 125℃ -F- |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 12.1MPa |
| 抗拉强度 （老化后） | 158℃×7日, 7.3MPa以上 | 11.7MPa | |
| 伸展率 （老化前） | 200％以上 | 300% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 325% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 19.7kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.3×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 | 350% | |
| 燃烧性 | VW-1合格, 根据电安技术基准别案第八・2(94)的燃烧试验 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（mm） | 内径（mm） | 壁厚（mm） | 単位长度（m） |
| 1×0.4 | 1.00±0.10 | 0.40以上 | 500以上 |
| 1.5×0.4 | 1.50±0.10 | 0.40以上 | 300以上 |
| 2×0.4 | 2.00±0.20 | 0.40以上 | 200以上 |
| 3×0.4 | 3.00±0.20 | 0.40以上 | 400以上 |
| 4×0.4 | 4.00±0.30 | 0.40以上 | 400以上 |
| 5×0.4 | 5.00±0.30 | 0.40以上 | 200以上 |
| 6×0.4 | 6.00±0.50 | 0.40以上 | 200以上 |
| 7×0.4 | 7.0±0.5 | 0.40以上 | 100以上 |
| 8×0.4 | 8.0±0.5 | 0.40以上 | 100以上 |
| 9×0.4 | 9.0±0.5 | 0.40以上 | 100以上 |
| 10×0.4 | 10.0±0.5 | 0.40以上 | 100以上 |
| 长度变化率：－20％以上（ 125℃×1分钟） | |||
