SUMITOMO IRRAX®SLEEVE SCM2
概述

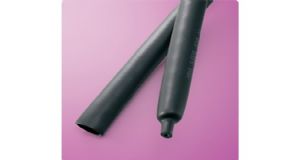

附胶水的热缩管
■ 对金属、聚乙烯、PVC具有卓越的粘合性
■ 收缩倍率高（内径方向收缩至1/3）, 可应对具有高低差的被收缩物
■ 柔软性卓越
用途
■ 通讯设备和低压电缆的连接部位, 低压电缆终端的防水, 绝缘保护
■ 各种连接器和电缆的连接部位的防水, 绝缘保护
■ 金属管子的连接部位的防腐蚀保护
■ 张贴胶带, 模具加工处理的替代
注）请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
| 产品分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |
| 收缩温度 | 115℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -10％以上 |
| 可连续使用温度 | -55 〜 120℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| 标记（例） | IRRAX SLEEVE SCM2 XX （XX : 尺寸） |
| 可制作的颜色 | 黑 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子,电力、通信 |
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 （老化前） | 10.0 MPa 以上 | 21.7MPa |
| 抗拉强度＊2 （老化后） | 150℃×168小时, 8.0MPa以上 | 23.5MPa | |
| 伸展率 （老化前） | 350 % 以上 | 568% | |
| 伸展率 （老化后） | 150℃×168小时, 300%以上 | 532% | |
| 低温柔软性 | -55℃×1小时, 无裂缝 | 合格 | |
| 硬度（ 萧氏硬度D） | ― | 41 | |
| 电气特性 | 体积电阻率 | 1×1013Ω･cm 以上 | 2×1014Ω･cm |
| 耐跟踪性 | ― | 2.75 kV×60分钟 合格 | |
| 诱电率 | ― | 4.1 | |
| 化学特性 | 耐气候性(4000小时) | ||
| 抗拉强度 | ― | 剩余率 94 % | |
| 伸展率 | ― | 剩余率 91 % | |
| 收缩开始温度/收缩完了温度 | ― | 70℃ / 90℃ | |
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
| 尺寸＊1 | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（mm） | |
| 内径（最小值） | 内径＊2（最大值） | 壁厚＊2（名称） | ||
| 04-1220 | 10.2 | 3.8 | 1.5 | 1220 |
| 07-1220 | 19 | 5.6 | 2 | 1220 |
| 11-1220 | 28 | 9.5 | 2 | 1220 |
| 13-1220 | 33 | 10.2 | 2 | 1220 |
| 15-1220 | 38.1 | 12.7 | 2.3 | 1220 |
| 17-1220 | 44 | 14 | 2.3 | 1220 |
| 20-1220 | 52 | 18.2 | 2.3 | 1220 |
| 27-1220 | 70 | 25.5 | 2.3 | 1220 |
| 35-1220 | 90 | 30 | 2.5 | 1220 |
| 50-1220 | 125 | 40 | 2.5 | 1220 |
| ＊1：规格的尺寸表现为将收缩前内径换算成英寸后10倍的数值（例：尺寸 "04"＝0.4inch） ＊2：仅表示外层数值 | ||||
