PANDUIT 泛达双金属端子

概述

  • 如果我们使用纯铜连接铝制线缆会发生什么
  • 如果铜端子与铝线一起使用,则铝线与铜线端子筒之间的接触为异种金属。
        -电腐蚀会发生,为了防止异样的接触和避免电腐蚀,建议使用铜-铝双金属耳;
        -电腐蚀造成导体接触面积变化,表面粗糙度变化导致接触不良;
        -电腐蚀产生的氧化物造成固定不良;
        -电缆氧化现象,造成接触不良,加速电缆老化,缩短电缆使用寿命;
        -由于电缆的电化学反应,往往造成电缆缺相,损坏电器设备和诱发人身伤害事故;

        -传统的连接方式体积大、投入高,空间比较狭小的地方难以适应。

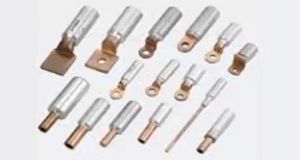

什么是双金属端子

  • 双金属端子适用于铝制导线与铜制接线排或铜制端子连接。当铜制导线或端子与铝制品连接时,会产生电腐蚀效应,降低了传导性能,进而影响产产品寿命。
  • 铜铝接线端子是给铝电缆压接接线端子用的。压线管部分是铝,螺丝眼部分是铜。材质主要以T2紫铜和L3白铝为主。
  • 双金属端子可以有效避免这种问题发生,技术上坚固耐用的接头。
  • 铝制腔管和铜制接触面使用摩擦焊接工艺,从而实现两种材质的最佳过渡。
  • 产品尺寸:16 Sqmm to 1000 Sqmm

泛达双金属端子优点

  • 电缆接触牢靠、载流量大;
  • 根据电缆材质设计铜或者铜铝过渡铸造构件,避免电化学腐蚀;
  • 链接形式及功能形状多,即可用于连接电器设备又可用于连接电缆,圆口连接电缆用,螺栓连接电器设备用,可连接多个用电设备或电缆分支。
  • 结构紧凑、整体性强,配线直观、装配、维修查线时线路明了,减少误接误触,减少配电箱布线占用空间,方便现场操作。
  • 与主电缆的连接为压线方式,不损伤导线,对导线形成足够大的挤压,接触可靠,防松抗震功能强。
  • 安装牢固、性能可靠、耐压值高、防爆性好,由于接触面积大,连接质量好,接触电阻小,结合面发热小,对大电流的传导更显示其优越性。
  • 价格低廉,成本小,使用寿命长。

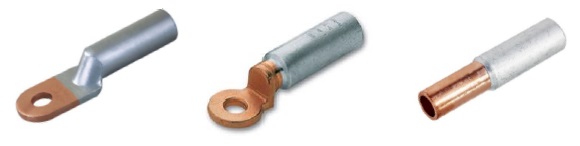

DTL1 and DTL2 series are suitable for connection of aluminum wires, power supply cables in distribution equipment and copper terminals of electrical equipment.

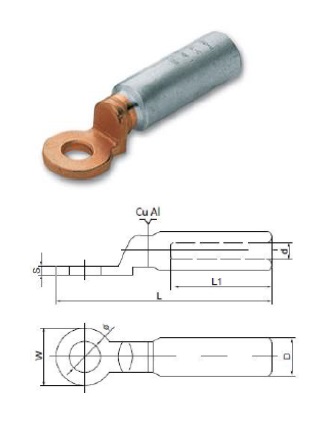

Part Number Φ D d L L1 W S
BML1-10-8 8.8 10 5.2 65 32 16 2.5
BML1-16-8 8.8 11 6.1 70 34 16 2.6
BML1-25-8 8.8 12 7.1 75 37 18 3.2
BML1-35-10 10.8 14 8.5 85 41 20 3.6
BML1-50-10 10.8 16 9.8 90 43 23 4
BML1-70-12 13 18 11.5 102 50 26 4.6
BML1-95-12 13 21 13.5 112 54 28 4.8
BML1-120-14 14.8 23 15 120 56 28 4.8
BML1-150-14 14.8 25 17 126 58 34 5.8
BML1-185-16 17 27 18.6 133 60 37 6.5
BML1-240-16 17 30 21.5 140 63 40 7
BML1-300-20 21 34 24 158 70 45 8.5
BML1-400-20 21 38 27 175 75 52 9.5
BML1-500-20 21 45 30 190 80 60 10
BML1-630-20 50 34.2 225 90 78 11

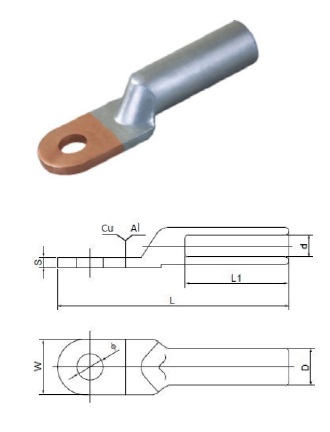

Part Number Φ D d L L1 W S
BML2-10-10 10.5 12 5.2 80 40 20 3.5
BML2-16-10 10.5 12 6.1 80 40 20 3.5
BML2-25-12 13 16 7.1 90 45 24 4
BML2-35-12 13 16 8.5 90 45 24 4
BML2-50-12 13 20 9.8 95 47 24 5
BML2-70-12 13 20 11.5 95 47 24 5
BML2-95-12 13 20 13.5 95 47 24 5
BML2-120-12 13 25 15 120 62 30 5.5
BML2-150-12 13 25 17 120 62 30 5.5
BML2-185-12 13 32 18.5 128 65 35 6.5
BML2-240-12 13 32 21.5 128 65 35 6.5
BML2-300-12 13 34 24 140 72 36 7
BML2-400-16 17 42 27 165 87 40 7.5
BML2-500-16 17 42 30 165 87 40 7.5
GTL series is applicable for connect ion of cable wires in distribution equipment and power supply cables.

Part Number D d D1 d1 L L1 L2
  BML3-16 11 6.1 9 5.2 70 30 25
BML3-25 12 7.1 10 6.1 75 33 27
BML3-35 14 8.5 11 7.1 85 40 30
BML3-50 16 9.8 13 8.5 95 42 32
BML3-70 18 11.5 15 9.8 105 46 38
BML3-95 21 13.5 17 11.5 110 50 40
BML3-120 23 15 19 13.5 112 55 42
BML3-150 25 17 21 15 118 55 44
BML3-185 27 18.6 23 17 125 58 46
BML3-240 30 21.5 36 18.6 130 60 54
BML3-300 34 24 28 21.5 145 65 56
