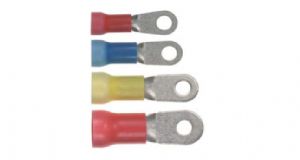

PANDUIT 大规格加宽乙烯绝缘环形端子

概述

• Ring tongue design assures a secure connection in high vibration applications
• Expanded wire entry designed to accommodate wire with a larger insulation thickness
• Insulation support helps to prevent wire damage in bending applications
• Brazed seam protects terminal barrel from splitting during the crimp process
• Internal barrel serrations assure good wire contact and maximum tensile strength
• UL Flammability UL 94V-0, maximum insulation temperature 221°F (105°C)
• UL rated up to 600 V per UL 486A/B

Recommended Installation Tool

CT-720,CD-720PV8-2‡,CT-2600,CD-2600-PV8‡



Part Wire Range Color Code Stock Thickness(In.) Max. Ins. Stud Size L W C
PV8-8RX-QY 8 AWG Red 0.04 0.36 #8 1.5 0.42 0.43
PV8-10RX-QY 8 AWG Red 0.04 0.36 #10 1.52 0.47 0.43
PV8-14RX-QY 8 AWG Red 0.04 0.36 1/4" 1.52 0.47 0.43
PV8-56RX-QY 8 AWG Red 0.04 0.36 5/16" 1.62 0.59 0.51
PV8-38RX-QY 8 AWG Red 0.04 0.36 3/8" 1.62 0.59 0.51
PV8-12RX-XY 8 AWG Red 0.04 0.36 1/2" 1.74 0.82 0.51
PV6-8RX-E 6 AWG Blue 0.05 0.436 #8 1.61 0.47 0.43
PV6-10RX-X 6 AWG Blue 0.05 0.436 #10 1.61 0.47 0.43
PV6-14RX-X 6 AWG Blue 0.05 0.436 1/4" 1.61 0.47 0.43
PV6-56RX-X 6 AWG Blue 0.05 0.436 5/16" 1.73 0.62 0.51
PV6-38RX-X 6 AWG Blue 0.05 0.436 3/8" 1.73 0.62 0.53
PV4-10RX-E 4 AWG Yellow 0.05 0.515 #10 1.87 0.55 0.53
PV4-14RX-E 4 AWG Yellow 0.05 0.515 1/4" 1.87 0.55 0.53
PV4-56RX-E 4 AWG Yellow 0.05 0.515 5/16" 1.94 0.68 0.53
PV4-38RX-E 4 AWG Yellow 0.05 0.515 3/8" 1.94 0.68 0.53
PV4-12RX-E 4 AWG Yellow 0.05 0.515 1/2" 2.03 0.86 0.53
PV2-10RX-XY 2 AWG Red 0.06 0.632 #10 1.94 0.68 0.58
PV2-14RX-XY 2 AWG Red 0.06 0.632 1/4" 1.94 0.68 0.58
PV2-56RX-XY 2 AWG Red 0.06 0.632 5/16" 1.94 0.68 0.58
PV2-38RX-XY 2 AWG Red 0.06 0.632 3/8" 1.94 0.68 0.58
PV2-12RX-XY 2 AWG Red 0.06 0.632 1/2" 2.03 0.86 0.58
