SUMITOMO HV/HVG防水系列
概述

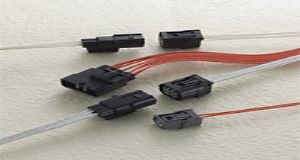

HV 防水系列是将以往的HX 防水系列改良后，提高了可信性的接插件系列。此外，HVG 防水系列在HV 防水系列的母端接插件的侧壁上还增加了指扣，提高了接插件插入作业的操作性。具备检测端子插入不到位的构造。
●具有当端子在半插入状态时，锁片无法组装到位的检知构造。
●接插件可以直接固定在车体支架
品种：阴阳连接器线对线 (5)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-6906 | 1.0mm（040） | F | 10 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6181-6481 |
| 2 |  | 6181-6481 | 1.0mm（040） | M | 10 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-6906 |
| 3 |  | 6189-7040 | 1.0mm（040） | F | 6 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-4908 |
| 4 |  | 6188-4908 | 1.0mm（040） | M | 6 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-7040 |
| 5 |  | 6189-6909 | 1.0mm（040） | F | 5 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 6 |  | 6189-7039 | 1.0mm（040） | F | 4 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 7 |  | 6188-4776 | 1.0mm（040） | M | 4 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-7039 |
| 8 |  | 6189-7058 | 1.0mm（040） | F | 3 | PBT | 深灰色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 9 |  | 6189-7037 | 1.0mm（040） | F | 3 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-4775 |
| 10 |  | 6188-4775 | 1.0mm（040） | M | 3 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-7037 |
| 11 |  | 6189-7052 | 1.0mm（040） | F | 2 | PBT | 深灰色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 12 |  | 6189-7036 | 1.0mm（040） | F | 2 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 |
品种：端子
AV线用 (10)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 板厚 | 端子厚度 | 电线完成外径(mm) | 材质 | 表面处理 | 接触电阻 | 漏电流 | 绝缘阻力 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8100-3068 | 1.0mm（040） | F | M | 0.75-1.25mm² | 1.8-2.2 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3178 | ||
| 2 |  | 8100-3067 | 1.0mm（040） | F | S | 0.3-0.5mm² | 1.4-2.0 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3177 | ||
| 3 |  | 8100-3178 | 1.0mm（040） | M | M | 0.75-1.25mm² | 1.8-2.2 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3068 | ||
| 4 |  | 8100-3177 | 1.0mm（040） | M | S | 0.3-0.5mm² | 1.4-2.0 | 黄铜 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3067 |
品种：电线密封 (11)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 电线完成外径(mm) | 材质 | 色泽 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-1075 | 1.0mm（040） | M/F共有 | SS | 0.3mm² AVSS 0.3mm² AVSSX 0.3mm² AVSSH 0.35mm² CHFUS 0.5mm² CHFS | 1.1-1.6 | 硅酮 | 橘黄色 |
| 2 |  | 7165-0622 | 1.0mm（040） | M/F共有 | M | 0.5mm² AVS 0.85mm² AVS 0.75-1.25mm² AVSS 0.75-1.25mm² AVSSX 0.75-1.25mm² AVSSH 0.5mm² AVX 0.75mm² AVX 1.0mm² CHFS | 1.8-2.2 | 硅酮 | 紫色 |
| 3 |  | 7165-0621 | 1.0mm（040） | M/F共有 | S | 0.3mm² AVS 0.5mm² AVSS 0.5mm² AVSSX 0.5mm² AVSSH 0.75mm² CHFS | 1.6-1.9 | 硅酮 | 淡绿色 |
品种：空塞子 (0)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 材质 | 色泽 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-0432 | 1.0mm（040） | M/F共有 | NBR | 黑色 |
品种：连接器附属品
锁片 (-1)
| 序号 | 图片 | 产品号码 | 端子尺寸 | 非防水/防水 | F/M | 大小 | 适用电线尺寸 | 适合穴尺寸(mm) | 板厚 | 端子厚度 | 电线完成外径(mm) | 极数 | 材质 | 表面处理 | 色泽 | 适合板厚 | 适用同轴线 | 接触电阻 | VSWR | 漏电流 | 使用温度 | 对应F/M | 绝缘阻力 | 密封性 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | No. of Way Variation | Material | Surface treatment | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | ||||||||||||||
| 1 |  | 6918-2128 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 2 |  | 6918-1835 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 3 |  | 6918-1833 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 4 |  | 6918-2913 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 5 |  | 6918-2810 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 6 |  | 6918-2806 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 7 |  | 6918-2804 | 1.0mm（040） | 防水 | 淡灰色 |
