SUMITOMO HX防水系列
概述

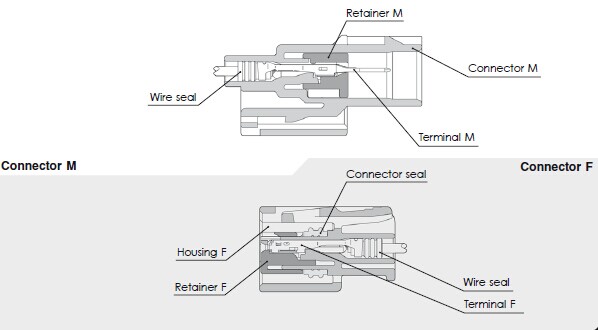

HX 系列是将以往的HW 系列改良后、提高了可信性的接插件。 具有检测端子插入不足的结构。
按照端子尺寸划分为1.0mm·2.3mm（ 混合为1.0mm·2.3mm·4.8mm)，可以应用于各种控制回路与低功率回路。
●拥有当端子在半插入状态时，锁片无法组装到位的检知构造。
●混合型的接插件具有在未完全嵌合的状态下，无法固定到车体支架上的锁定构造。
●混合型的接插件接插件可以直接固定在车体的支架上。
●可对应欧盟RoHS 和ELV 指令
品种：阴阳连接器线对线 (5)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-0555 | 2.3/4.8mm(090/187) | F | 10 8(2.3mm) + 2(4.8mm) | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6181-0381 |
| 2 |  | 6181-0381 | 2.3/4.8mm(090/187) | M | 10 8(2.3mm) + 2(4.8mm) | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0555 |
| 3 |  | 6189-0617 | 2.3mm(090) | F | 4 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 4 |  | 6189-0596 | 2.3mm(090) | F | 3 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 5 |  | 6189-0593 | 2.3mm(090) | F | 2 | PBT | 褐色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 6 |  | 6189-0552 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 7 |  | 6189-0591 | 2.3mm(090) | F | 1 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6181-0803 |
| 8 |  | 6181-0803 | 2.3mm(090) | M | 1 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0591 |
| 9 |  | 6189-6863 | 1.0/4.8mm(040/187) | F | 13 12(1.0mm) + 1(4.8mm) | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6181-6464 |
| 10 |  | 6181-6464 | 1.0/4.8mm(040/187) | M | 13 12(1.0mm) + 1(4.8mm) | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-6863 |
| 11 |  | 6189-0855 | 1.0mm（040） | F | 7 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 12 |  | 6189-1012 | 1.0mm（040） | F | 6 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-0658 |
| 13 |  | 6188-0658 | 1.0mm（040） | M | 6 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-1012 |
| 14 |  | 6189-1081 | 1.0mm（040） | F | 5 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | |
| 15 |  | 6189-0887 | 1.0mm（040） | F | 3 | PBT | 深灰色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-4739 |
| 16 |  | 6188-4739 | 1.0mm（040） | M | 3 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0887 |
| 17 |  | 6189-0891 | 1.0mm（040） | F | 2 | PBT | 深灰色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-0590 |
| 18 |  | 6189-0890 | 1.0mm（040） | F | 2 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-0589 |
| 19 |  | 6188-0590 | 1.0mm（040） | M | 2 | PBT | 深灰色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0891 |
| 20 |  | 6188-0589 | 1.0mm（040） | M | 2 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0890 |
| 21 |  | 6189-0940 | 1.0mm（040） | F | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6188-0657 |
| 22 |  | 6188-0657 | 1.0mm（040） | M | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 49kPa 最小 | 6189-0940 |
品种：端子
AV线用 (10)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 板厚 | 端子厚度 | 电线完成外径(mm) | 材质 | 表面处理 | 接触电阻 | 漏电流 | 绝缘阻力 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8230-4562 | 2.3mm(090) | M | M | 0.75-0.85mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1429 8240-4992 | |||
| 2 |  | 8230-4552 | 2.3mm(090) | M | L | 1.25-2.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1428 8240-4952 | |||
| 3 |  | 8230-4472 | 2.3mm(090) | M | S | 0.3-0.5mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1427 8240-4862 | |||
| 4 |  | 8100-0661 | 4.8mm(187) | F | S | 0.3-0.5mm² | 1.4-2.4 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0463 | ||
| 5 |  | 8100-0660 | 4.8mm(187) | F | M | 0.5-1.25mm² | 1.6-2.6 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0464 | ||
| 6 |  | 8240-4992 | 2.3mm(090) | F | M | 0.75-0.85mm² | 1.8-2.6 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4562 | ||
| 7 |  | 8240-4952 | 2.3mm(090) | F | L | 1.25-2.0mm² | 2.1-2.9 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4552 | ||
| 8 |  | 8240-4862 | 2.3mm(090) | F | S | 0.3-0.5mm² | 1.4-2.4 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 6mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4472 | ||
| 9 |  | 8100-3068 | 1.0mm（040） | F | M | 0.75-1.25mm² | 1.8-2.2 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3178 | ||
| 10 |  | 8100-3067 | 1.0mm（040） | F | S | 0.3-0.5mm² | 1.4-2.0 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3177 | ||
| 11 |  | 8100-3178 | 1.0mm（040） | M | M | 0.75-1.25mm² | 1.8-2.2 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3068 | ||
| 12 |  | 8100-3177 | 1.0mm（040） | M | S | 0.3-0.5mm² | 1.4-2.0 | 黄铜 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3067 | ||
| 13 |  | 8100-0468 | 4.8mm(187) | F | L | 2.0-3.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0465 | |||
| 14 |  | 8100-0465 | 4.8mm(187) | M | L | 2.0-3.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0468 | |||
| 15 |  | 8100-0464 | 4.8mm(187) | M | M | 0.5-1.25mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0467 8100-0660 | |||
| 16 |  | 8100-0463 | 4.8mm(187) | M | S | 0.3-0.5mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0466 8100-0661 |
品种：电线密封 (11)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 电线完成外径(mm) | 材质 | 色泽 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-0172 | 4.8mm(187) | M/F共有 | S | 0.3mm² AVS 0.3-0.85mm² AVSS 0.5-0.75mm² AVSSX | 1.4-1.9 | NBR | 褐色 |
| 2 |  | 7165-0148 | 4.8mm(187) | M/F共有 | L | 2.0-3.0mm² AVS | 3.0-4.1 | 硅酮 | 深蓝色 |
| 3 |  | 7165-0147 | 4.8mm(187) | M/F共有 | M | 0.3-1.25mm² AVS | 1.8-2.9 | 硅酮 | 深绿色 |
| 4 |  | 7165-0131 | 4.8mm(187) | M/F共有 | L | 2.0-3.0mm² AV 2.0-3.0mm² AVX 2.0-3.0mm² AVS | 3.0-4.1 | NBR | 黑色 |
| 5 |  | 7165-0130 | 4.8mm(187) | M/F共有 | M | 0.5-1.25mm² AV 0.5-1.25mm² AVX 0.3-1.25mm² AVS 0.85-2.0mm² AVSS 0.75-2.0mm² AVSSX | 1.8-2.9 | NBR | 灰色 |
| 6 |  | 7165-0385 | 2.3mm(090) | M/F共有 | SS | 0.3-0.5mm² AVSS 0.5mm² AVSSX | 1.2-1.7 | 硅酮 | 灰色 |
| 7 |  | 7165-0198 | 2.3mm(090) | M/F共有 | M | 0.5-1.25mm² AV 0.75-1.25mm² AVX/AEX 0.85-1.25mm² AVS 1.25-2.0mm² AVSS 1.25-2.0mm² AVSSX | 2.1-2.9 | 硅酮 | 黄的 |
| 8 |  | 7165-0194 | 2.3mm(090) | M/F共有 | S | 0.5mm² AV 0.5-0.75mm² AVX/AEX 0.3-0.85mm² AVS 0.85-1.25mm² AVSS 0.75-1.25mm² AVSSX | 1.7-2.4 | 硅酮 | 绿色 |
| 9 |  | 7165-1075 | 1.0mm（040） | M/F共有 | SS | 0.3mm² AVSS 0.3mm² AVSSX 0.3mm² AVSSH 0.35mm² CHFUS 0.5mm² CHFS | 1.1-1.6 | 硅酮 | 橘黄色 |
| 10 |  | 7165-0622 | 1.0mm（040） | M/F共有 | M | 0.5mm² AVS 0.85mm² AVS 0.75-1.25mm² AVSS 0.75-1.25mm² AVSSX 0.75-1.25mm² AVSSH 0.5mm² AVX 0.75mm² AVX 1.0mm² CHFS | 1.8-2.2 | 硅酮 | 紫色 |
| 11 |  | 7165-0621 | 1.0mm（040） | M/F共有 | S | 0.3mm² AVS 0.5mm² AVSS 0.5mm² AVSSX 0.5mm² AVSSH 0.75mm² CHFS | 1.6-1.9 | 硅酮 | 淡绿色 |
品种：空塞子 (0)
| 序号 | 图片 | 产品号码 | 端子尺寸 | F/M | 材质 | 色泽 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-0193 | 2.3mm(090) 1.5mm(060) | M/F共有 | 硅酮 | 绿色 |
| 2 |  | 7165-0432 | 1.0mm（040） | M/F共有 | NBR | 黑色 |
| 3 |  | 7165-0145 | 4.8mm(187) | M/F共有 | NBR | 灰色 |
品种：连接器附属品
锁片 (-1)
| 序号 | 图片 | 产品号码 | 端子尺寸 | 非防水/防水 | F/M | 大小 | 适用电线尺寸 | 适合穴尺寸(mm) | 板厚 | 端子厚度 | 电线完成外径(mm) | 极数 | 材质 | 表面处理 | 色泽 | 适合板厚 | 适用同轴线 | 接触电阻 | VSWR | 漏电流 | 使用温度 | 对应F/M | 绝缘阻力 | 密封性 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | No. of Way Variation | Material | Surface treatment | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | ||||||||||||||
| 1 |  | 6918-2665 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 2 |  | 6918-1469 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 3 |  | 6918-1371 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 4 |  | 6918-1370 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 5 |  | 6918-1267 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 6 |  | 6918-1263 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 7 |  | 6918-1260 | 2.3mm(090) | 防水 | 天蓝色 | |||||||||||||||||||
| 8 |  | 6918-2056 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 9 |  | 6918-1979 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 10 |  | 6918-1762 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 11 |  | 6185-4596 | 1.0mm（040） | 防水 | 灰色 | |||||||||||||||||||
| 12 |  | 6181-6465 | 1.0mm（040） | 防水 | 灰色 | |||||||||||||||||||
| 13 |  | 6918-2128 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 14 |  | 6918-1835 | 1.0mm（040） | 防水 | 淡灰色 | |||||||||||||||||||
| 15 |  | 6918-1833 | 1.0mm（040） | 防水 | 淡灰色 |
