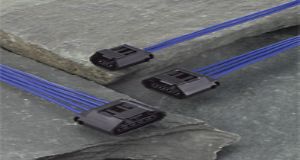

SUMITOMO TL防水系列

概述

TL 防水系列采用了以专用治具检测出端子半插入的构造。
TL 系列的端子尺寸由2.3mm 构成,可以应用于各种控制回路与低功率回路。
●为防止接插件半嵌合的发生,采用了增强锁闭音的锁闭构造。
●公接插件可以直接固定在车体支架上。
●可对应欧盟RoHS 和ELV 指令


品种:阴阳连接器线对线 (5)
序号图片产品号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16189-71906189-71902.3mm(090)F5PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大50μA 最大100MΩ 最小初期 98kPa 最小 耐久后 98kPa 最小
26189-71886189-71882.3mm(090)F4PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大50μA 最大100MΩ 最小初期 98kPa 最小 耐久后 98kPa 最小
36189-71896189-71892.3mm(090)F2PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大50μA 最大100MΩ 最小初期 98kPa 最小 耐久后 98kPa 最小
46189-72146189-72142.3mm(090)F1PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大50μA 最大100MΩ 最小初期 98kPa 最小 耐久后 98kPa 最小6181-6658
56181-66586181-66582.3mm(090)M1PBT黑色初期 5mΩ 最大 耐久后 10mΩ 最大50μA 最大100MΩ 最小初期 98kPa 最小 耐久后 98kPa 最小6189-7214
品种:端子 AV线用 (10)
序号图片产品号码端子尺寸F/M大小适用电线尺寸板厚端子厚度电线完成外径(mm)材质表面处理接触电阻漏电流绝缘阻力对应F/M
Terminal Tab SizeSizeApplicable Cable SizeMaterialSurface treatmentContact ResistanceLeak CurrentInsulation Resistance
18230-45628230-45622.3mm(090)MM0.75-0.85mm²黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1429 8240-4992
28230-45528230-45522.3mm(090)ML1.25-2.0mm²黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1428 8240-4952
38230-44728230-44722.3mm(090)MS0.3-0.5mm²黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1427 8240-4862
48100-14608100-14602.3mm(090)FM0.75-0.85mm²耐热铜合金镀金初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小1500-0169
58100-14598100-14592.3mm(090)FL1.25-2.0mm²耐热铜合金镀金初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小
68100-14588100-14582.3mm(090)FS0.3-0.5mm²耐热铜合金镀金初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小1500-0159
78100-14298100-14292.3mm(090)FM0.75-0.85mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8230-4562
88100-14288100-14282.3mm(090)FL1.25-2.0mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8230-4552
98100-14278100-14272.3mm(090)FS0.3-0.5mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8230-4472
101500-01691500-01692.3mm(090)MM0.75-0.85mm²黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1460
111500-01591500-01592.3mm(090)MS0.3-0.5mm²黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大100μA 最大100MΩ 最小8100-1458
品种:电线密封 (11)
序号图片产品号码端子尺寸F/M大小适用电线尺寸电线完成外径(mm)材质色泽
Terminal Tab SizeSizeApplicable Cable SizeMaterialColor
17165-05167165-05162.3mm(090) 1.5mm(060)M/F共有S1.4-1.6mm²硅酮黑色
27165-05157165-05152.3mm(090) 1.5mm(060)M/F共有M1.6-2.4mm²硅酮灰色
37165-05147165-05142.3mm(090) 1.5mm(060)M/F共有L2.4-2.7mm²硅酮深绿色
品种:空塞子 (0)
序号图片产品号码端子尺寸F/M材质色泽
Terminal Tab SizeMaterialColor
17165-01937165-01932.3mm(090) 1.5mm(060)M/F共有硅酮绿色
